Многослойната печатна платка (печатна платка) е широко използвана за многослойна верига и връзка в електронни устройства. Основните му приложения включват, но не се ограничават до следните точки:
Първо, многослойният PCB позволява по -сложен дизайн на веригата в ограничено пространство. Чрез увеличаване на броя на слоевете, дизайнерите могат да организират вериги и сигнали между различни слоеве, като по този начин
Намаляване на взаимните смущения и подобряване на целостта на сигнала. Това е особено важно при високочестотни и високоскоростни приложения, като компютри, комуникационно оборудване и потребителска електроника от висок клас.

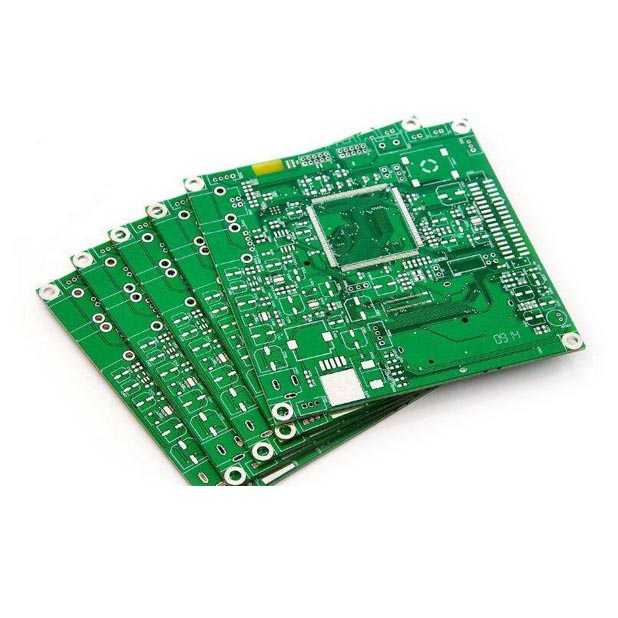

Второ, като същевременно осигурява електрическа изолация,Мултино-слой твърда печатна платкасъщо може ефективно да намали общия размер и теглото на платката. За малки електронни устройства като смартфони, таблети и вградени устройства, многослойните печатни платки могат да поддържат сложни функции, без да заемат твърде много място, което помага да се проектират по -леки и по -преносими продукти.
В допълнение, многослойните ПХБ също увеличават гъвкавостта на производствения процес. Дизайнерите могат да разпространяват различни функционални модули в различни слоеве, за да улеснят последващото сглобяване и тестване. Особено в области като автомобилна, медицинска електроника и индустриален контрол, които изискват надеждност и стабилност, висока издръжливост и предимства на окабеляване с висока плътност наМултино-слой твърда печатна платкаса особено видни.
Най -голямата разлика междуМултино-слой твърда печатна платкаДъските и едностранните и двустранни дъски са добавянето на вътрешна мощност и наземни слоеве. Мощността и наземните мрежи се насочват главно върху силовия слой. На PCB многослойни дъски има проводим метал от двете страни на всеки слой на субстрата и се използват специални лепила за свързване на дъските заедно и между всяка дъска има изолационен материал. Въпреки това, многослойното окабеляване на PCB се основава главно на горния и долния слой, допълнен от средния слой за окабеляване. Следователно, дизайнът на многослойни твърди платки за печатни платки е основно същият като метода на проектиране на двустранни дъски. Ключът е как да оптимизирате окабеляването на вътрешния електрически слой, за да направите окабеляването на платката по -разумно. Неизбежният продукт на многофункционално развитие, голям капацитет и малък обем.
PCB е платка, произведена по подобен начин на печат, така че обикновените ПХБ се свързват заедно в няколко слоя и всеки слой има изолационен субстрат и метален слой. Най -основният PCB е разделен на 4 слоя. Горната и долната верига са функционални вериги, подреждат най -важните вериги и компоненти, а средните две вериги са заземяващи слоеве и захранващи слоеве. Предимството е, че може да направи корекции на сигналните линии и по -добри смущения в екрана. Най-общо казано, 4 слоя са достатъчни за нормалната работа на ПХБ, така че така наречените 6 слоя, 8 слоя и 10 слоя всъщност добавят повече слоеве за подобряване на електрическия капацитет на ПХБ, тоест капацитет за носене на налягане.
Следователно увеличението на броя на PCB слоевете означава, че вътре могат да бъдат проектирани повече вериги. За паметта, кога трябва да увеличите броя на PCB слоевете? Според горното, очевидно е, когато електрическата мощност на ПХБ е твърде силна или твърде висока. Кога е най -силното напрежението и токът на паметта? Играчите, които са играли овърклок, ще знаят, че ако паметта иска да постигне по -добра производителност, той трябва да бъде подложен на натиск, за да увеличи работната честота. Следователно не ни е трудно да заключим, че когато паметта може да се използва при висока честота или овърклок.
